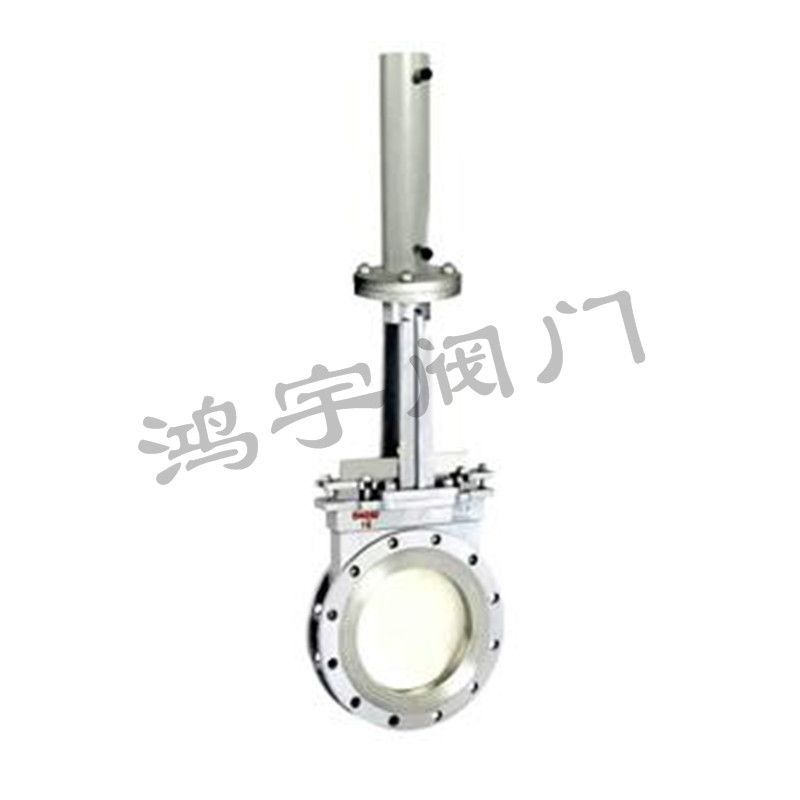

液动刀闸阀产品说明及工作原理： 液动刀闸阀又名液动刀型闸阀，液动刀形闸阀，由是由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。
该产品是一种整体式刀闸阀结构,其结构包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关
公称压力：PN10
通径范围：DN50～DN600
连接形式：对夹
传动机构：链轮
主要材质：304
闸板材质：2Cr13、201、304、316、316L
适用温度：≤300℃
泄漏等级：D级（1×DNmm3/s）
密封形式：W
填料密封：含油四氟盘根
适用介质：适用于矿山电厂
公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物
产品型号：PZ573H
连接方式： 对夹式
结构形式： 明杆楔式
驱动方式： 伞齿轮，正齿轮
产品口径： DN50-1200
公称压力： 1.0MPa-1.6MPa
阀体材质： 铸铁、铸钢、不锈钢
公称压力：PN10
通径范围：DN50～DN600
连接形式：对夹
传动机构：链轮
主要材质：304
闸板材质：2Cr13、201、304、316、316L
适用温度：≤300℃
泄漏等级：D级（1×DNmm3/s）
密封形式：W
填料密封：含油四氟盘根
适用介质：适用于矿山电厂
公称压力：1.0～1.6MPa
通径范围：DN50～DN1000
使用温度：≤425℃，
用途：于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用
工作温度：软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～600℃
铬钼钒钢：≤550℃
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~500mm NPS 2"~20"
适用温度：0~+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、
公称压力：
nominal pressure
0.6MPa、1.0MPa、1.6MPa、150LB
公称通径：
DN50～1200mm NPS 2"～48"
适用温度：
-38～+650℃（具体温度范围视密封副材质和介质性质而定）
材质：不锈钢、碳钢、灰铸铁、橡胶 PZ43F-1.6手动刀型闸阀
公称压力(MPa)：1.0
壳体试验(MPa)：1.5
密封试验(MPa)：1.1
工作温度：≤900℃
适用介质：纸浆、污水、煤浆、灰、渣水混合物

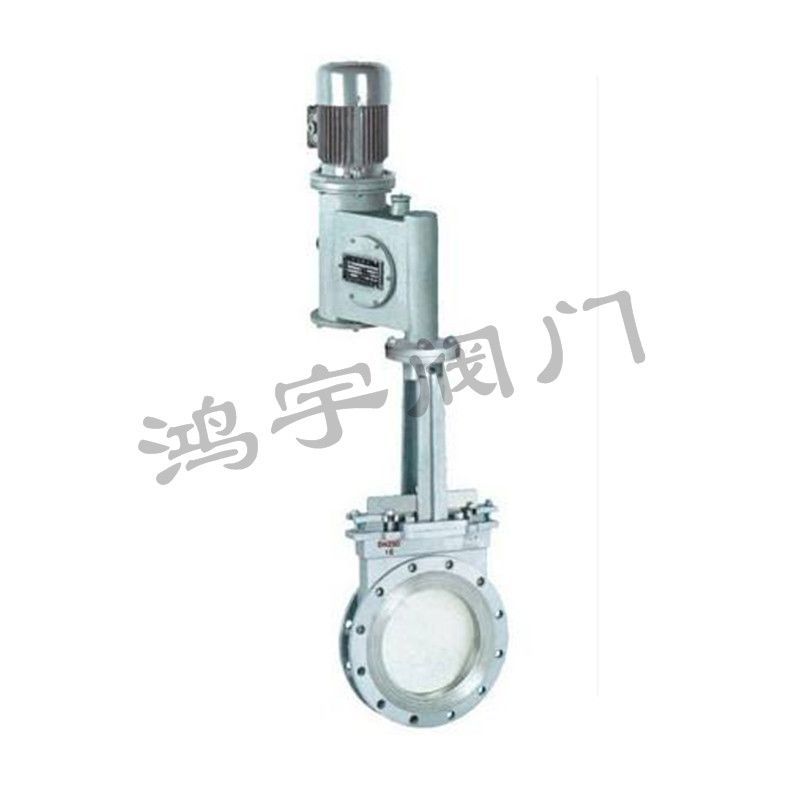

PZ273电液动刀型闸阀又称电液动刀阀、电液动插板阀、电液动薄型闸阀、电液动闸板阀，电控液动刀型闸阀主要由阀体、阀板、丝杆、驱动螺母、支架、压条、电液动执行器、填料组成
公称压力：(MPa)：1.0
壳体试验：(MPa)：1.5
密封试验：(MPa)：1.1
工作温度：≤100-900℃
适用介质：纸浆、污水、煤浆、灰、渣水混合物

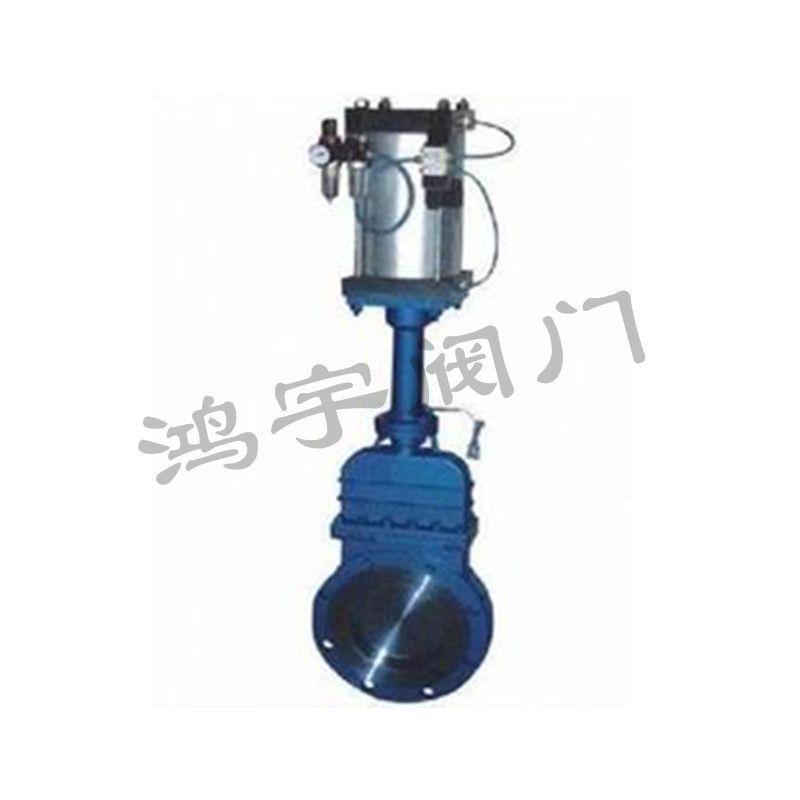

气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ67
