当前位置:首页 > 刀型闸阀系列 PRODUCTS 刀型闸阀系列

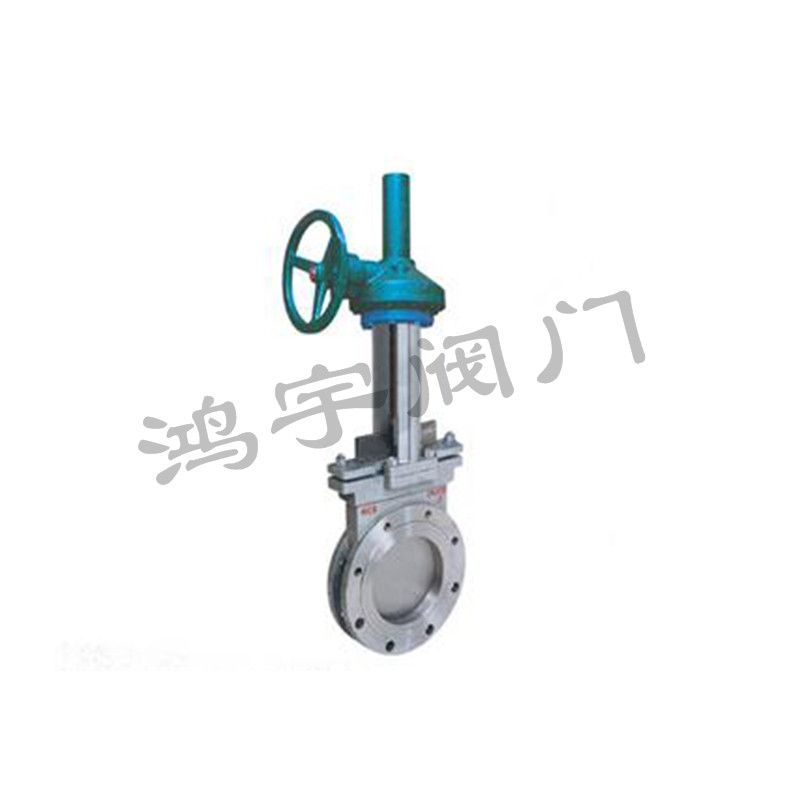

PZ543伞齿轮传动刀型闸阀
PZ543伞齿轮传动刀型闸阀

公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径:DN50~500mm NPS 2"~20"
适用温度:0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、软密封
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
配套附件:1、安装法兰 2、电磁阀 3、空气过滤器
气源压力:0.4~0.6MPa 电磁阀电压:DC24V、AC220V
用于介质出入的开关部件。该产品为伞齿轮驱动,操作轻松灵活,常用于大口径或较高压力场合人工手动操作
刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-600℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏,具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、
重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。
刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,
不锈钢闸板可防止腐蚀引起的密封泄漏。

订购 查看详情
PZ643气动刀形闸阀
PZ643气动刀形闸阀

PZ643气动刀型闸阀具有结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小等优点,密封可靠、操作轻便灵活,用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上,接通或截断管路中介质

订购 查看详情

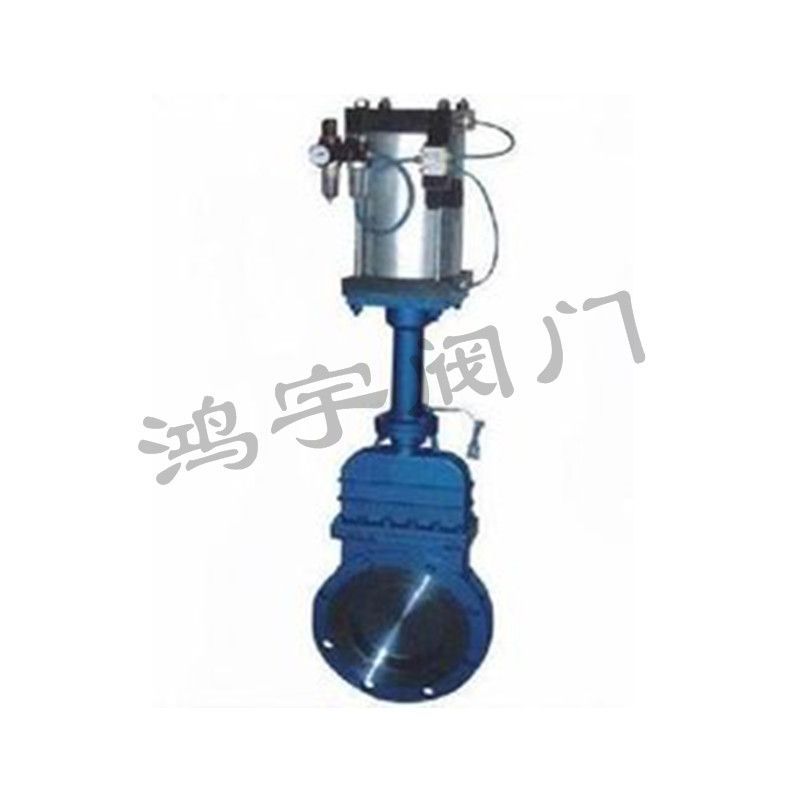

气动带手动刀型闸阀
气动带手动刀型闸阀

工作介质:经净化含油雾压缩空气
工作压力(MPa):0.15-1
环境温度(℃):-10-+80
相对湿度:95
活塞运动速度(mm/g):50-500
耐久性(KM):600
列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H(X、F)系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
二、主要结构与特点
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。本阀结构特点: 1、 采用对夹式结构,体积小,重量轻。 2、 完全敞开的通道,可以防止介质在阀内沉积。 3、 新研制的U型封圈,可以保证阀门的良好密封性。 4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。 5、 流阻小。 6、 安装维修方便。
三、主要零件材料
序号 零件名称 材料 序号 零件名称 材料 备注
1 阀体 HT250 5 支架 注1:橡胶的牌号取决于介质和温度。 2:闸板材质取决于介质成分。
2 密封圈 橡胶 6 阀杆
3 闸板 不锈钢 7 螺母 ZHMn58-2-2
4 密封条 聚四氟乙烯 8 手轮 QT40-17

订购 查看详情

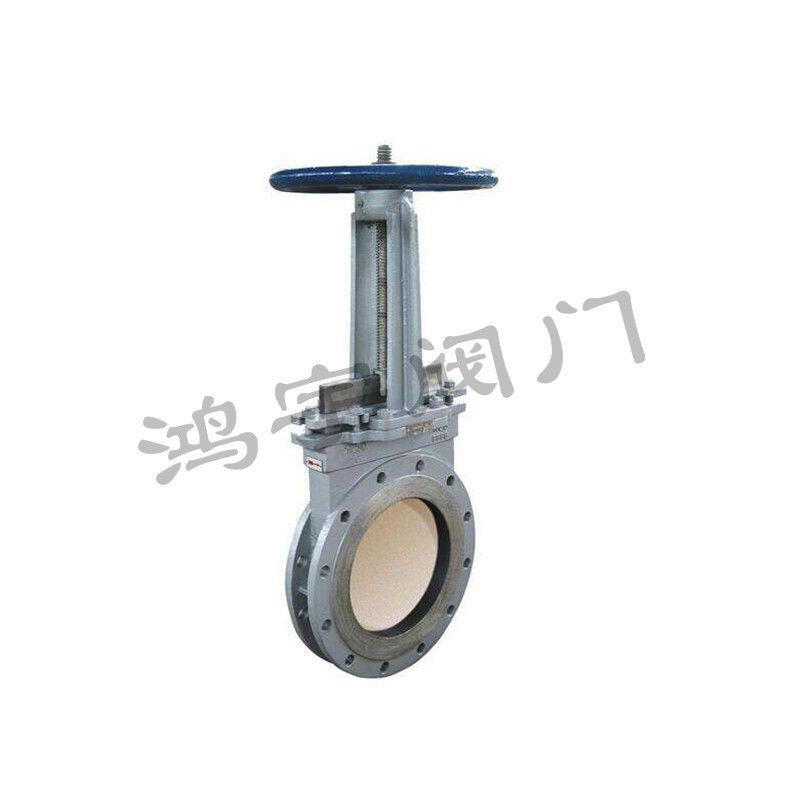

手动耐磨陶瓷刀型闸阀
手动耐磨陶瓷刀型闸阀

型号:PZ73TC
连接形式:法兰
主体材料:陶瓷
公称通径:DN50-1200 mm
材质:铸钢
适用介质:各种高腐蚀化学介质
密封形式:硬密封型
标准:国标
外形:中型
流动方向:单向
驱动方式:手动
零部件及配件:阀体
用途:截止
压力环境:常压
工作温度:常温
类型(通道位置):二通式
手动耐磨陶瓷刀型闸阀主要性能规范
1.密封面材料:结构陶瓷或超硬表面合金材料二种。
2.用煤渣、灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3.密封性能优越,并可进行密封棉修得。
4.进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式:手动、气动和电动等。

订购 查看详情

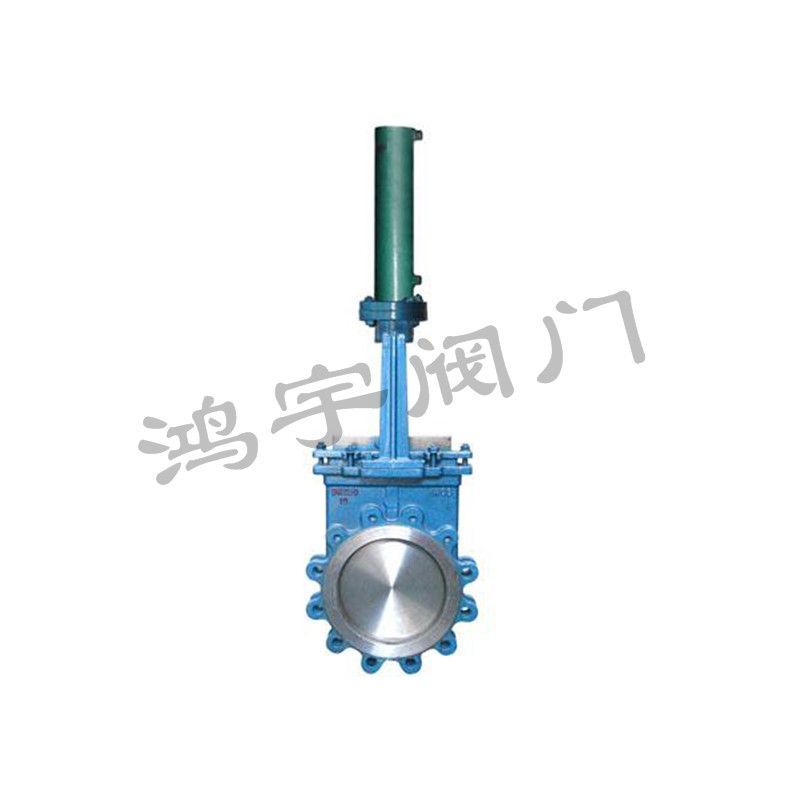

PZ773液动刀型闸阀
PZ773液动刀型闸阀

液动刀闸阀产品说明及工作原理: 液动刀闸阀又名液动刀型闸阀,液动刀形闸阀,由是由液压缸活塞杆连接阀门闸板,其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作,从而带动闸板的启闭来达到阀门开关作用。
该产品是一种整体式刀闸阀结构,其结构包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里,不易堵塞、无残留,管道清洗方便,从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长,维护更简单,法兰密封面镶O型圈,无须另配法兰垫片,安装简单方便,磨擦系数小,启闭灵活。PZ773液动刀型闸阀,不锈钢液动刀闸阀应用范围:
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。
电站除灰——用于灰渣浆。
标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

订购 查看详情

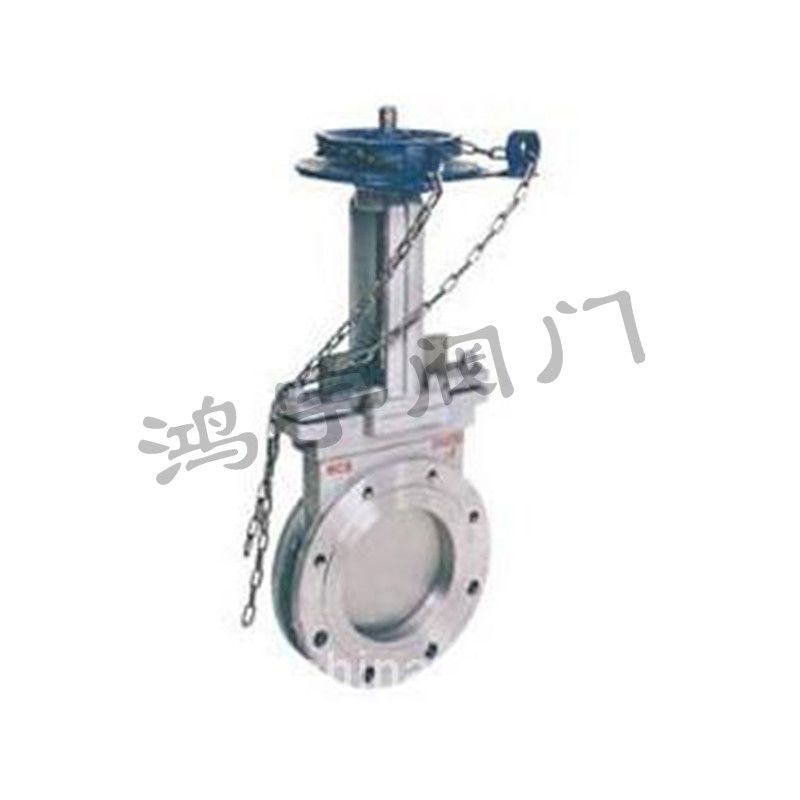

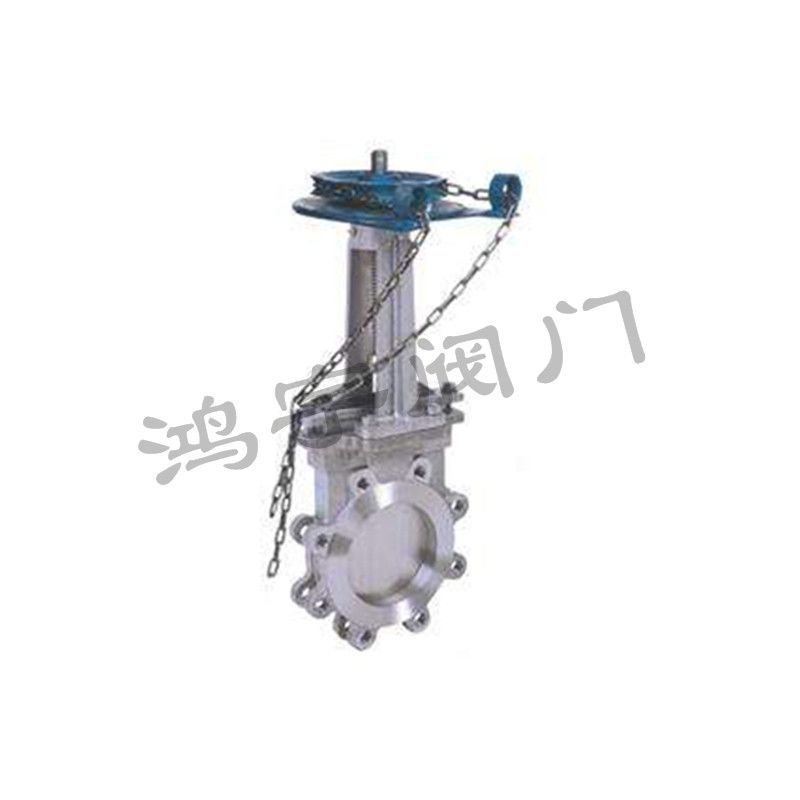

PZ73链轮刀型闸阀
PZ73链轮刀型闸阀

公称压力:PN10
通径范围:DN50~DN600
连接形式:对夹
传动机构:链轮
主要材质:304
闸板材质:2Cr13、201、304、316、316L
适用温度:≤300℃
泄漏等级:D级(1×DNmm3/s)
密封形式:W
填料密封:含油四氟盘根
适用介质:适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
产品说明:进口刀闸阀 因采用刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。 材质:铸铁、碳钢、不锈钢 尺寸范围:DN50~DN600 最大压力:1.0-1.6MPa
手动刀闸阀又名手动刀型闸阀,手动刀形闸阀,采用手轮驱动,一般为小口径阀门,具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力0.6MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。 刀闸阀从八十年代进入我国。在不到二十年的时间里,其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排灰、排渣。发展到了城市的污水处理,从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。

订购 查看详情

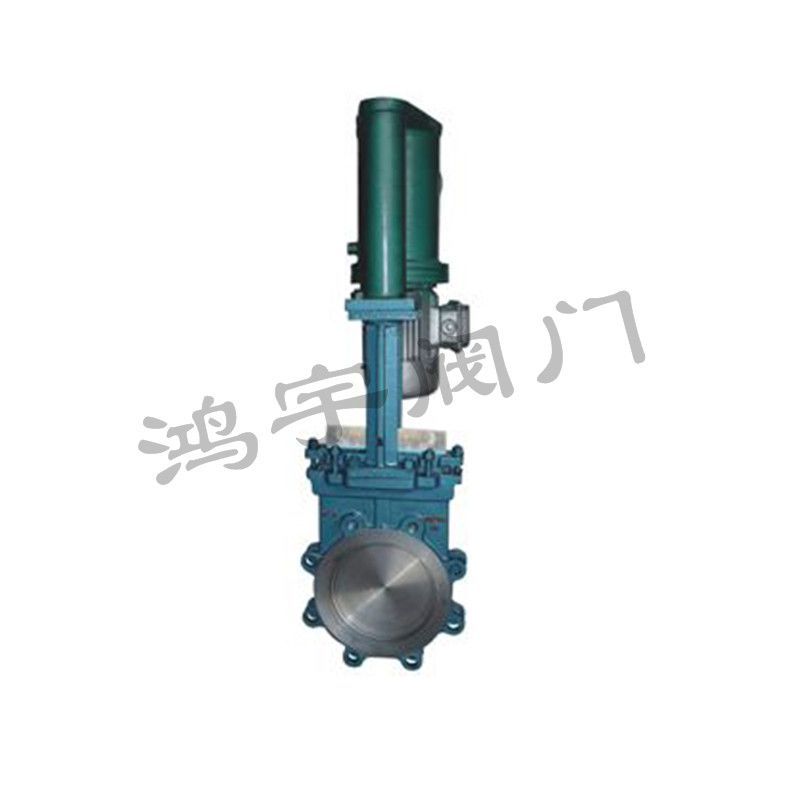

PZ273X.F.H.Y-6.10.16电液动刀型闸阀
PZ273X.F.H.Y-6.10.16电液动刀型闸阀

公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物

订购 查看详情

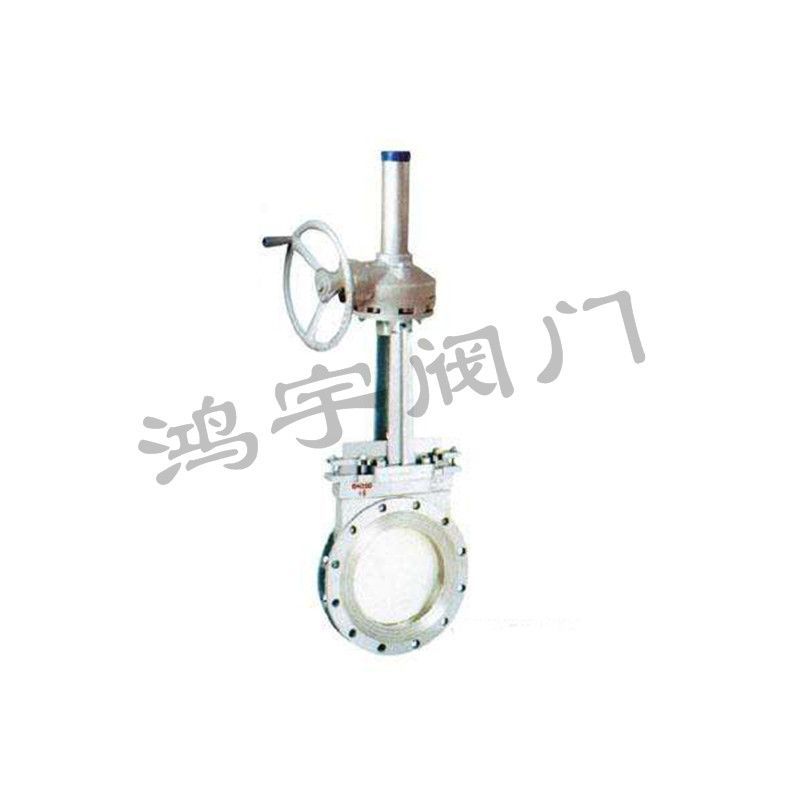

PZ573H-1.0 伞齿轮刀型闸阀
PZ573H-1.0 伞齿轮刀型闸阀

产品型号:PZ573H
连接方式: 对夹式
结构形式: 明杆楔式
驱动方式: 伞齿轮,正齿轮
产品口径: DN50-1200
公称压力: 1.0MPa-1.6MPa
阀体材质: 铸铁、铸钢、不锈钢

订购 查看详情
PZ4L73H-1.0 链动式花型刀闸阀
PZ4L73H-1.0 链动式花型刀闸阀

公称压力:PN10
通径范围:DN50~DN600
连接形式:对夹
传动机构:链轮
主要材质:304
闸板材质:2Cr13、201、304、316、316L
适用温度:≤300℃
泄漏等级:D级(1×DNmm3/s)
密封形式:W
填料密封:含油四氟盘根
适用介质:适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
产品说明:进口刀闸阀 因采用刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。 材质:铸铁、碳钢、不锈钢 尺寸范围:DN50~DN600 最大压力:1.0-1.6MPa

订购 查看详情

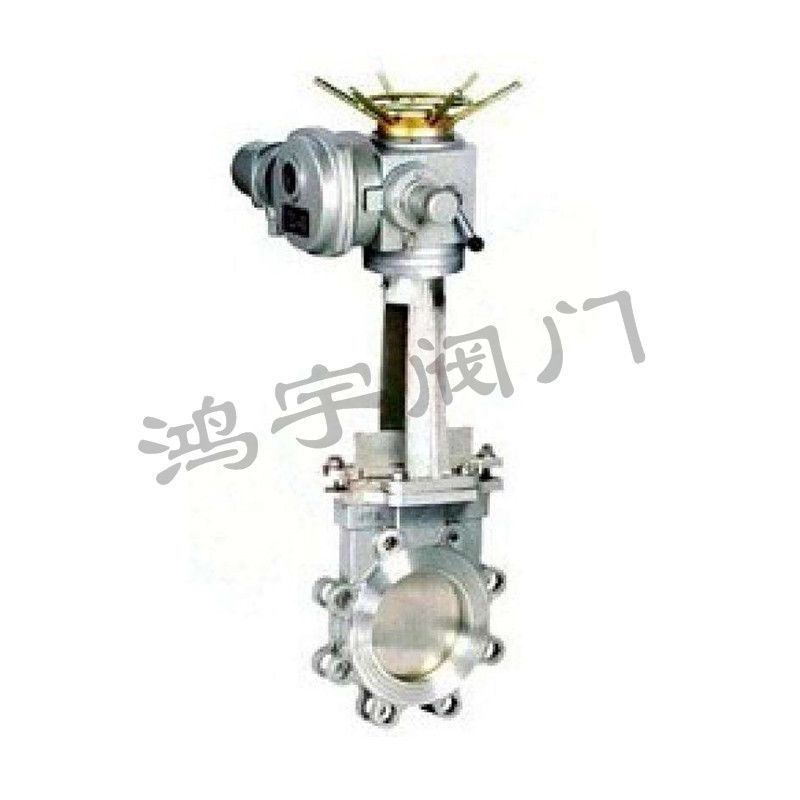

PZ973F-1.6 电动刀型闸阀
PZ973F-1.6 电动刀型闸阀

公称压力:1.0~1.6MPa
通径范围:DN50~DN1000
使用温度:≤425℃,
用途:于化工、煤炭、制糖、污水、造纸等领域,特别适合于造纸行业在管道上作调节与节流使用
工作温度:软密封(PTFE):-40℃~180℃
碳素钢:-29℃~425℃
不锈钢:-40℃~600℃
铬钼钒钢:≤550℃
工作压力:0.6~1.6MPa
产品特点:l、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。6、刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。7、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度:软密封(PTFE):-40℃~180℃ 碳素钢:-29℃~425℃
不锈钢:-40℃~600℃ 铬钼钒钢:≤550℃ 工作压力:0.6~1.6MPa
执行标准:
设计按JB/T869l-1998 MSS SP-81
法兰按GB/T9113.1-2000
结构长度按GB/T1-5188.2-94
试验和验收按GB/T13927

订购 查看详情

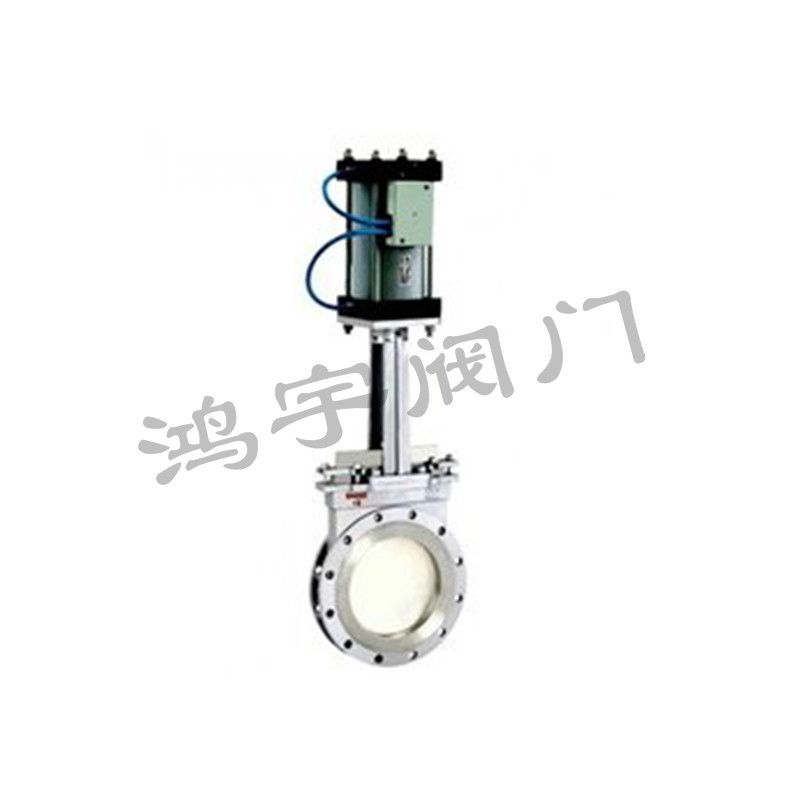

PZ673H-1.0气动刀型闸阀
PZ673H-1.0气动刀型闸阀

公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径:DN50~500mm NPS 2"~20"
适用温度:0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、软密封
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
配套附件:1、安装法兰 2、电磁阀 3、空气过滤器
气源压力:0.4~0.6MPa
电磁阀电压:DC24V AC220V
气动刀型闸阀阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
本阀结构特点:
1、气动刀型闸阀采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、流阻小。
6、安装维修方便。

订购 查看详情

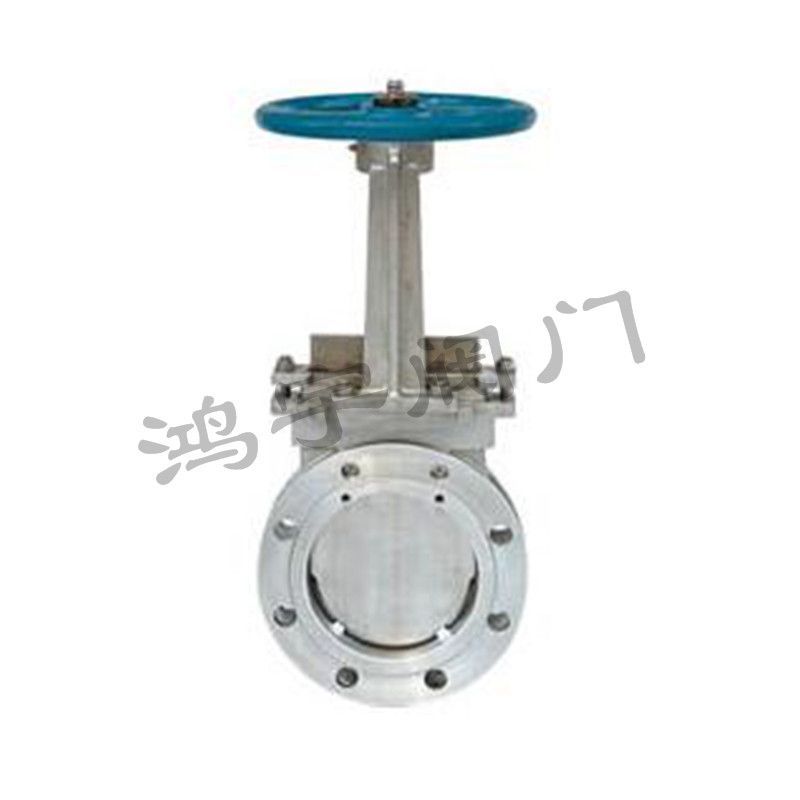

PZ73F-1.0手动刀型闸阀
PZ73F-1.0手动刀型闸阀

公称压力:
nominal pressure
0.6MPa、1.0MPa、1.6MPa、150LB
公称通径:
DN50~1200mm NPS 2"~48"
适用温度:
-38~+650℃(具体温度范围视密封副材质和介质性质而定)
材质:不锈钢、碳钢、灰铸铁、橡胶 PZ43F-1.6手动刀型闸阀
PZ43F-1.6手动刀型闸阀主要性能规范
纸浆、污水、煤浆、灰、渣水混合物
软密封:A级(零泄漏) 硬密封:D级(液体0.1×DN mm³/s)
刀型闸阀的适用范围:
采矿、洗煤、钢铁工业 用于洗煤管道、滤渣浆管道等、排灰管道
净化装置 用于废水、泥浆、污物及带有悬浮物的澄清水
造纸工业 用于任何浓度纸浆、料水混合物
电站除灰 用于灰渣浆液
手动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的闸阀。
采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
