Q41F不锈钢球阀
Q41F不锈钢球阀

不锈钢Q41F球阀的技术参数
不锈钢Q41F球阀采用成形PTFE填料,运用于大多数高中压燃气输送场合,手柄操作力矩平稳,O形密封垫用来防止外部杂质进入阀门内部。并保持阀门长期密封性能,大于DN150的球阀采用蜗轮驱动。
一、不锈钢Q41F球阀的主要设计参数
设计、制造:GB/T12237-89法兰结构:JB/T79-94、GB9113-2000安装尺寸:GB12221-89公称口径:DN15~DN150mm 设计压力:PN1.6、2.5、4.0MP。
二、不锈钢Q41F球阀的主要性能参数
设计压力阀体检验 密封检验 许用介质 适宜温度 1.62.41.76液化气、天然气等 -40~+80℃ 2.53.752.754.06.04.4
三、不锈钢Q41F球阀的主要零件材质
壳体、上盖 阀杆、球体 密封面 填料 碳钢/不锈钢 不锈钢 不锈钢和PTFE PTFE 四、主要外形尺寸公称口径、 DN(mm)Q41F-25型
不锈钢球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。不锈钢球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装

订购 查看详情
Q347F固定式法兰球阀
Q347F固定式法兰球阀

产品型号:Q47F/H
产品规格:DN50-400
产品用途:的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的。
阀体材质: WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
设计标准: GB/12237-1989;API608
结构长度: GB/T12221-1989;ASME/ANSIB16.10
法兰标准: GB/T9113、JB/T79.1-1994;ASME/ANSIB16.5
公称通径: DN50-600mm;2-24in
公称压力: PN1.0-10.0MPa;150-600Lb
适用温度: -196-600℃
传动方式: 手动、蜗轮传动、电动、气动、液动、电液动
Q347 型 PN16、PN25 偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护
产品用途:适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质

订购 查看详情
Q11W丝扣球阀
Q11W丝扣球阀

Q11W丝扣球阀产品特点:
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动,内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松

订购 查看详情

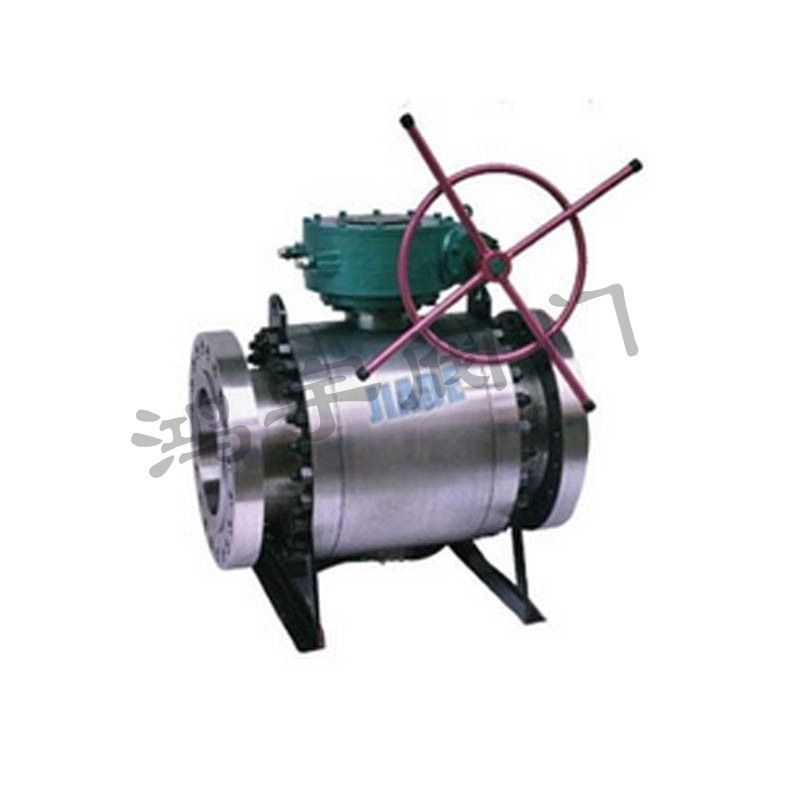

Q347F涡轮固定式球阀
Q347F涡轮固定式球阀

在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点

订购 查看详情
Q341F蜗轮浮动式球阀
Q341F蜗轮浮动式球阀

在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用
产品特点:手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识
阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构
阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全
密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式
球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所

订购 查看详情
Q944F电动三通球阀
Q944F电动三通球阀

由角行程电动执行器及三通球阀组成,是一种旋转类切断、调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通球阀以220V单相交流电为动力源,接受控制系统的开关信号,通过单相电源切换驱动可逆单相齿轮减速机,使球阀按规定要求对管路进行切换
产品结构:具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。四阀座密封电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流
产品用途:适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体

订购 查看详情
Q61Y高压对焊球阀
Q61Y高压对焊球阀

具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。高压对焊球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用
产品特点:结构简单,相对体积小,重量轻,便于维修。
流体阻力小。
密封性能好。
不受安装方向的限制,介质的流向可任意。
无振动,噪声小

订购 查看详情

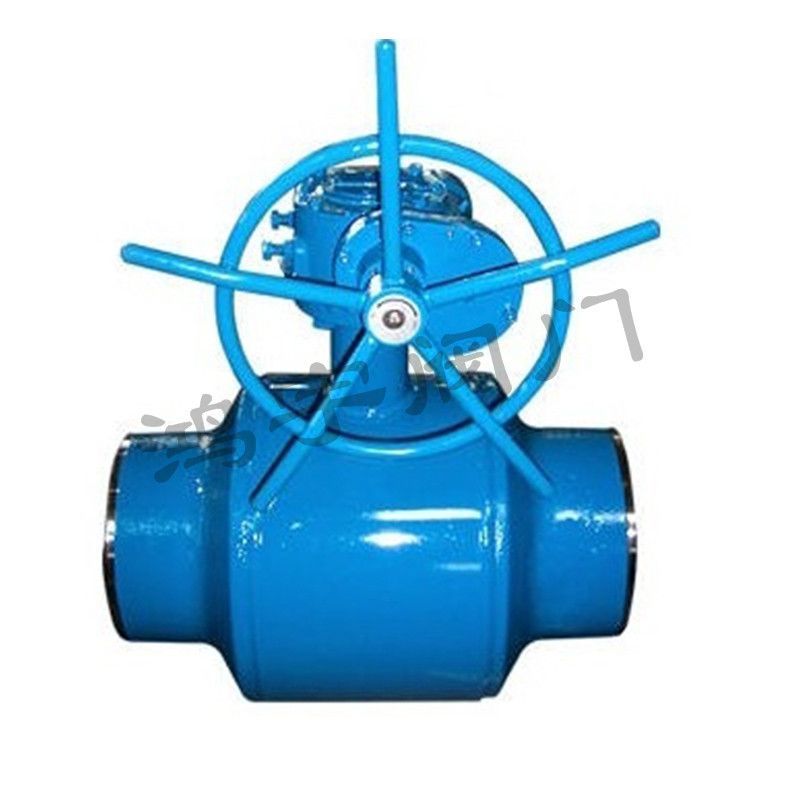

Q361F涡轮焊接球阀
Q361F涡轮焊接球阀

其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,其使用寿命远远大于铸钢球阀,全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷
用途:城市煤气:煤气输出管道、主干线及各支线供应管道等
集中供热:大型供热设备输出管线、主干线、支线
热交换机:管道及各回路启闭
钢铁厂:各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道
各种工业设备:各种热处理管道、各种工业煤气和热力管道
产品特点:一体式全焊接球阀,不会有外部泄漏等现象,由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高

订购 查看详情
VQ347FV型球阀
VQ347FV型球阀

芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀
产品特点:不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合

订购 查看详情

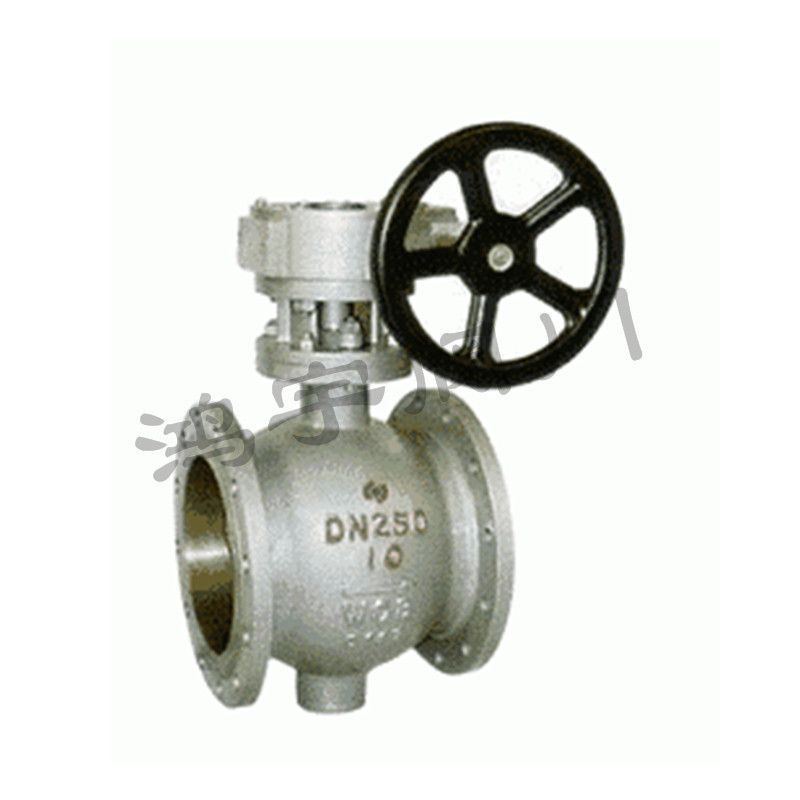

PQ347H侧装式偏心半球阀
PQ347H侧装式偏心半球阀

侧装式偏心半球阀概述:
偏心半球阀结构设计具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。传动方式有手动、气动、电动三种,八个压力等级(PN0.25~10.0Mpa)数百个规格(40~1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹,氧化铝行业的矿浆、母液和氧化铝粉输送,电力行业的水力(或干)除灰,石化行业,燃气行业等场合。
侧装式偏心半球阀行业适用范围:
通用阀:设计合理,结构紧凑,具有流通阻力小,密封性好,操作轻便灵活,特别适应水、污水、蒸汽、纸浆等介质的低压管网,能够配制电动、气动装置,可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)
偏心半球阀按安装方法分类
安装方法分类:
上装式偏心半球阀
阀门内部零部件从阀门上部进行安装和拆解的阀门,优点是维修时,无需从管线上拆除,即可更换阀门里的配件。
侧装式偏心半球阀
阀门的结构是一体式的,内部零部件是从侧面进行安装和拆解的一种阀门。
侧装式偏心半球阀结构特点:
一、密封副(阀芯,阀座)——双金属,实现金属球面环带硬密封,防火防爆;
二、密封严紧,阀芯和阀座的密封是球面线接触,靠三维偏心实现零泄漏;
三、密封副的阀芯留有补偿量,阀门使用较长时间发现密封副磨损时,只需松动手轮侧的限位螺栓,关闭时再转动少许,仍可实现可靠密封,延长使用寿命。
消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。手动偏心半球阀特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质

订购 查看详情

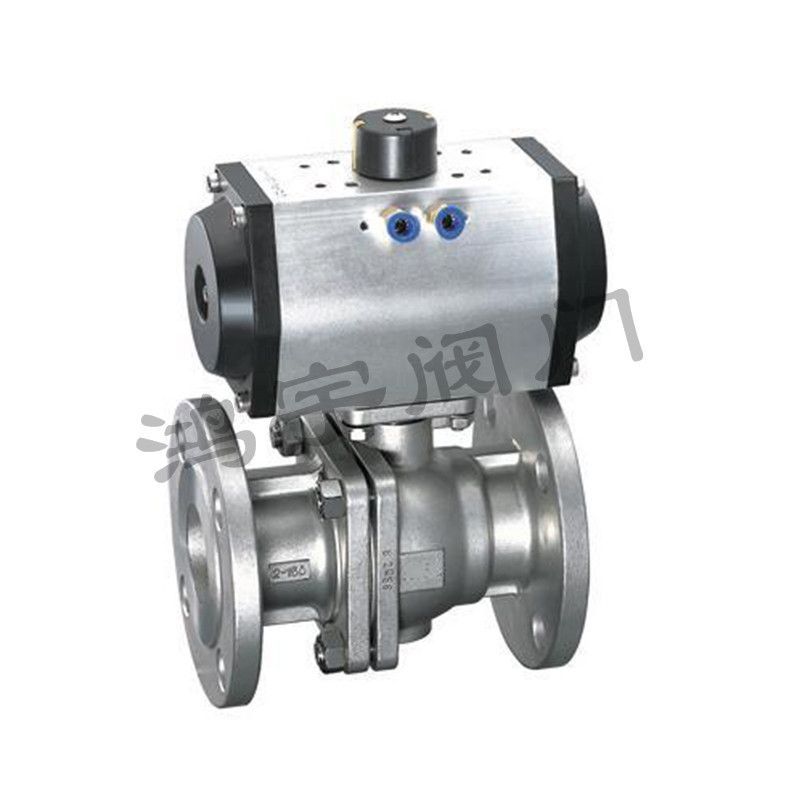

Q641F气动球阀
Q641F气动球阀

转角为90°的旋转类阀门,密封性能优良、流量系数大、流阻系数小、结构简单、使用寿命长、便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制
产品特点:
流体阻力小、Q41浮动式球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
的阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
由于内件聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,故使用寿命长。
下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封

订购 查看详情
KQ347F抗硫球阀
KQ347F抗硫球阀

K系列抗硫球阀是根据用户的需求,为满足在硫化环境下的抗硫化就力裂化的要求,我们从设计,选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行
产品特点:抗硫化应力裂化:阀门接触介质的材料都是按美国腐蚀工程师协会NACE01-75的标准进行选择,且按标准进行表面镀镍,能满足硫化环境工况的需求。
用聚合物或金属作密封材料,在高温、高压工况具有优良的密封性能。
设置填料箱,防止阀门内腔压力异常升高而使阀杆飞出,增置倒密封结构,能确保填料可靠密封。
广泛适用于化工、炼油、油气、天然气、钢铁等介质管路

订购 查看详情
