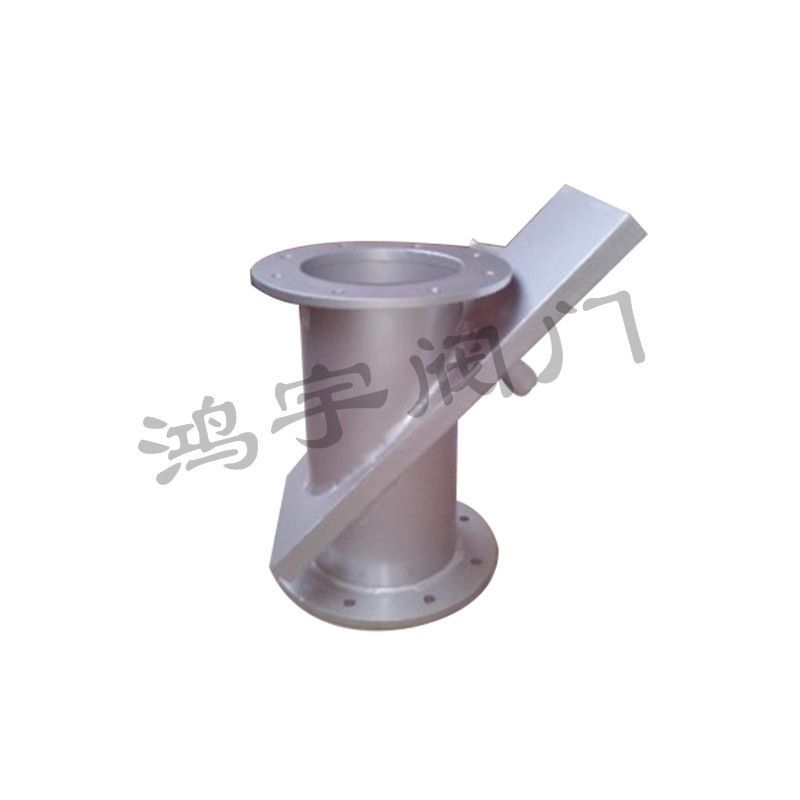

密闭式插板阀
  • 密闭式插板阀

密闭式插板阀

产品简介
公称压力:0.05MPa、0.10MPa、0.25MPa;
口径DN400~DN2800;
适用温度:≤200℃;
适用介质:煤气等有毒、易燃气体等。
结构特点:
阀门采用全封闭外壳,操作时介质不会向外泄漏,避免了环境污染;
阀门采用框架式结构,刚性好,结构紧凑;
密封副部位采用不锈钢与橡胶密封,密封可靠;
液动插板阀的夹紧机构采用弹簧夹紧,电动插板阀的夹紧机构采用丝杆螺母副夹紧,同步性好;
密封圈装在阀板上,便于更换
立即咨询>
 DN  L  D  D1  b  N-D  L1  H  H1  B  A  C   C1  E1  E  M-K
 400  2240  540  495  18  16-22  750  1060  320  800  500  950  350  250  220  8-23
 450  2480  595  550  18  16-22  860  1260  380  800  500  950  350  250  220  8-23
 500  2600  645  600  18  20-22  980  1580  450  800  500  950  350  250  220  8-23
 600  2720  755  705  24  20-26  1100  1750  480  1050  900  950  350  250  220  8-23
 700  2815  860  810  26  24-26  1350  1884  500  1070  950  950  350  250  220  8-23
 800  3900  975  920  26  24-30  1545  1970  750  1070  1150  950  350  250  220  12-32
 900  4400  1075  1020  28  24-30  2200  2028  890  1100  1150  950  350  250  220  12-32
 1000  4735  1175  1120  30  28-30  2368  2230  960  1100  1250  950  350  250  220  12-32
 1200  6214  1375  1320  30  32-30  3105  2570  1060  1100  1450  950  300  250  220  12-32
 1400  6915  1575  1520  30  36-30  3400  2850  1180  1200  1150  950  350  250  220  12-32
 1600  7630  1790  1730  30  40-30  3600  3150  1350  1200  1150  920  250  475  630  16-26
 1800  8068  1990  1930  30  44-30  3700  3565  1580  1600  1924  920  250  475  630  16-26
 2000  8718  2190  2130  30  48-30  3855  3825  1720  1500  2030  1044  522  280  512  16-26
 2200  9320  2405  2340  32  52-33  4285  4150  1820  1550  2130  1044  500  280  606  16-26
 2400  10000  2605  1540  32  56-33  4615  4660  1960  1550  2130  1130  565  300  710  16-26
 2600  10700  2805  2740  34  60-33  5100  5150  2050  1550  2380  1130  565  300  710  16-26
 2800  11400  3030  2960  36  61-36  5050  4580  3590  1550  1450  1130  565  300  710  16-26
