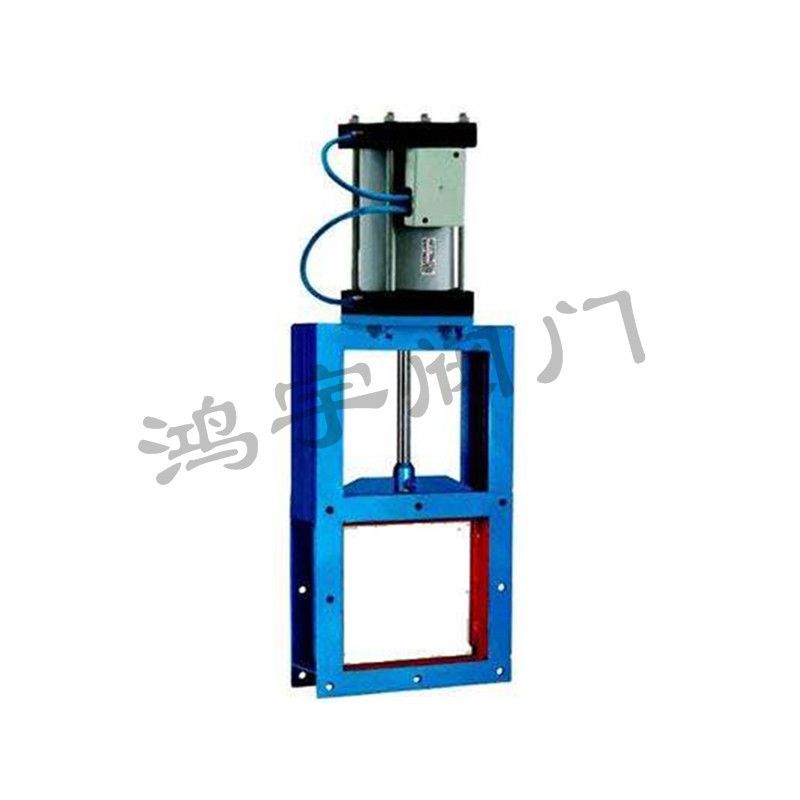

气动插板阀
  • 气动插板阀

气动插板阀

产品简介
产品名称:电动插板阀
产品型号:lxzm
公称通径:300-2800mm
公称压力:0.05-0.25MPa
适用温度:≤300℃
适用介质:煤气及有毒、有害、易燃气体
结构特点:敞开式电动插板阀为敞开式设计结构,具有重量轻,易维护(密封胶圈更换、电动装置维护检查、更换、阀门的局部维护均在外部,不影响阀门正常运行),阀门的运动过程、开关状态直观性好,启闭后检查完成状态极为方便,具有封闭式不可替代的优势,缺点是启闭时有少量的煤气外漏。敞开式插板阀在设计上吸取了国外插板阀浮动阀板的先进技术;压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是;起动力矩小,螺纹副自锁性好,阀门密封可靠,板移动采用销齿传动机构,不易积灰,满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。

插板阀地面可配置防爆型控制柜,实行现场控制和远距离与PLC系统连接控制,设置距离10米以上。法兰连接标准:GB/T9115-90
立即咨询>

电液动插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,使用温度-29-650℃情况下正常工作。插板阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。电液动插板阀是一种新型插板阀,产品采用电液动推杆控制阀门开启、关闭。圆口插板阀、方口插板阀都可以采用电液动推杆形式,目电液动插板阀属于控制阀技术领域。该阀包括阀体、插板阀和控制装置,有上中下三个插板阀和四个阀体,三个插板阀、四个阀体相互交错串接连接,两个相邻的阀体之间设置一个插板阀;上插板阀设有手动螺旋控制手轮;中、下插板阀分别设有液压控制的电液推杆,电液推杆与插板阀之间通过支架安装连接

电液动插板阀产品特点:电液动插板阀在设计上吸收了国外插板阀浮动阀板的优点;压紧机构采多点同步夹紧机构机构,具有密封性能好、工作可靠、维修方便等特点。电液动插板阀不卡料、不漏料,维修保养方便,卸料定量的精确度好,工作效率高,设备的使用寿命长。
