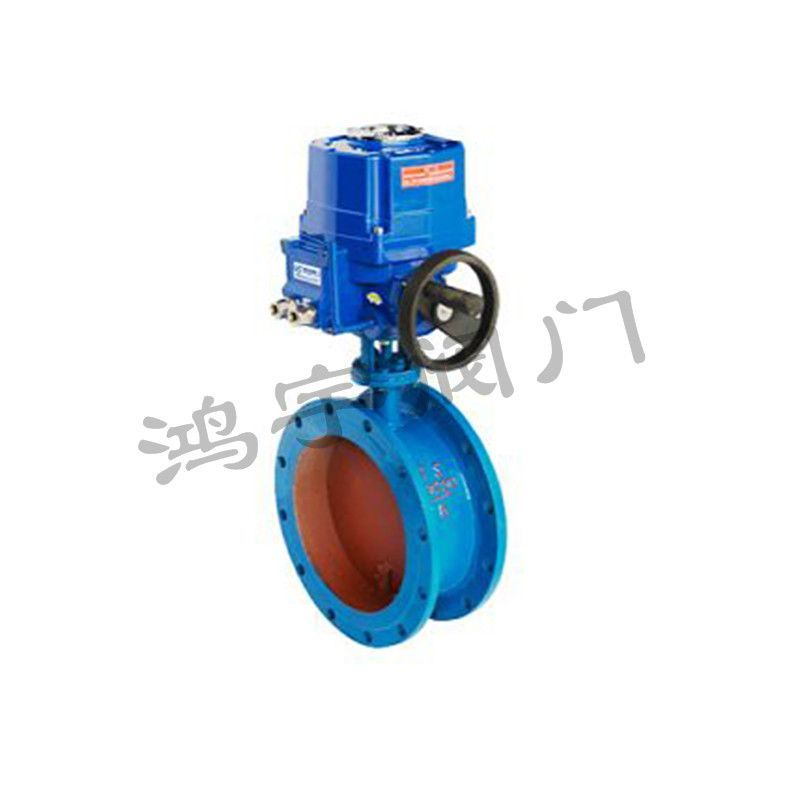

电动通风蝶阀

电动通风蝶阀

联系人:徐先生 13605871852
地址:浙江省温州市永嘉县瓯北镇东方工业区
传真:0577-66965782
邮箱:13605871852@139.com

立即咨询
产品详情

结构特点及用途:
本阀门是通风除尘及环保系统理想的的启闭和调节设备,其结构独特,采用优质合金钢板焊接,具有体积小,重量轻,流通截面大,启闭灵活,可现场操作和远距离控制。适用于冶金,矿山,电站,建材,医药,化工,轻工等行业。
主要性能:
公称压力:0.1MPa
适用温度:≤300℃
适用介质:空气,含尘烟气
电源(电压):三相380V.AC
气源气压:0.4-0.6MPa
泄漏率:<1.5%
电动通风蝶阀概述:
电动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MP工,一般适用工业、冶金、环保等管道作通风调节介质流量之用。
其主要特点为:
1.设计新颖、合理、结构独特,重量轻,启闭迅速。
2.力矩小,操作方便,省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
电动通风蝶阀采用标准
1、设计标准:GB/T12238-1989、JB/T8692-1998
2、法兰连接尺寸:GB/T9115.1-2000
3、结构长度:GB/T12221-1989
4、压力试验:GB/T13927-1992、JB/T9092-1999

 通经DN  L  D  F  Z-D  H  HD  A  B  C  WT/KGS
 50  108  110  140  4-14  70  443  193  125  80  51
 65  112  130  160  4-14  80  463  193  125  80  62
 80  114  150  190  4-18  95  483  193  125  80  73.5
 100  127  170  210  4-18  105  498  193  125  80  87
 125  140  200  240  8-18  120  682  193  245  150  98
 150  140  225  265  8-18  132.5  736  193  245  150  102
 200  152  280  320  8-18  160  800  283  245  150  150
 250  165  335  375  12-18  187.5  895  283  313  200  170
 300  178  395  440  12-22  220  956  334  313  200  220
 350  190  445  495  12-22  245  1029  334  313  250  350
 400  216  495  540  16-22  270  1103  425  313  250  430
 450  222  550  595  16-22  297.5  1280  425  439  300  550
 500  229  600  645  20-22  322.5  1186  425  431  360  580
 600  267  705  755  20-26  377.5  1321  425  556  360  850
 700  292  810  860  24-26  430  1431  620  556  360  950
 800  318  920  975  24-30  487.5  1542  620  556  360  1150
 900  330  1020  1075  24-30  537.5  1800  620  706  360  1750
 1000  410  1120  1175  28-30  587.5  2363  620  706  360  2100
 1200  470  1340  1405  32-33  702.5  2583  620  706  360  2580
 1200  470  1320  1375  32-30  687.5
 1400  530    1420  36-30
 1600  600    1620  40-33
 1800  670    1820  44-39
 2000  760    2020  48-42
